Kho lạnh là gì? Cấu tạo, thiết kế và phân loại kho lạnh

Kho lạnh là một mắt xích quan trọng trong chuỗi cung ứng thực phẩm, nông sản, thủy sản, dược phẩm và nhiều nhóm hàng nhạy cảm với nhiệt độ. Khác với kho thông thường, kho lạnh phải duy trì ổn định các điều kiện như nhiệt độ, độ ẩm và luồng không khí trong suốt quá trình lưu trữ để hạn chế hàng hóa suy giảm chất lượng.

Một hệ thống kho lạnh hoàn chỉnh không chỉ có máy làm lạnh mà còn gồm lớp cách nhiệt, cửa kho, nền kho, hệ thống điều khiển, thiết bị giám sát và giải pháp kệ chứa hàng phù hợp.

Vậy kho lạnh là gì, được thiết kế và vận hành theo nguyên lý nào? Bài viết dưới đây sẽ giúp bạn hiểu toàn diện về cấu tạo, cách phân loại và những yêu cầu quan trọng khi xây dựng kho lạnh.

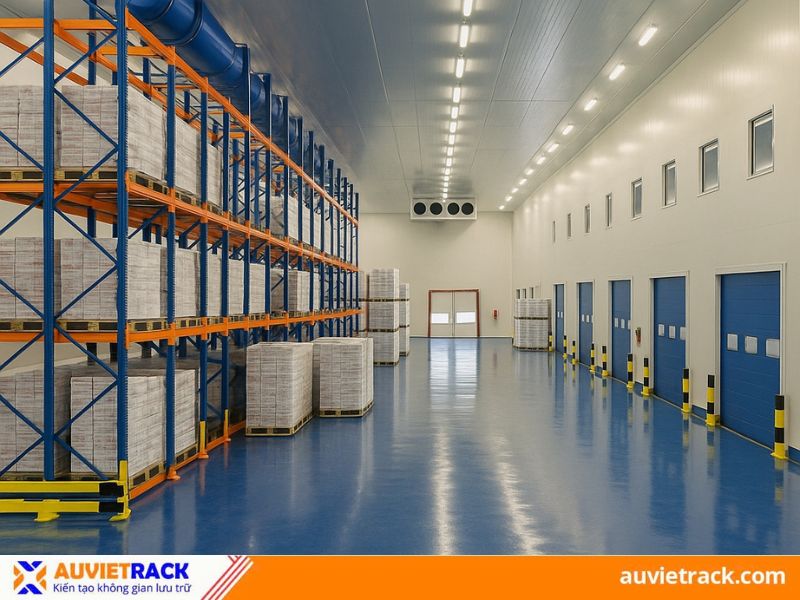

1. Kho lạnh là gì?

Kho lạnh trong tiếng Anh là Cold Storage Warehouse, là không gian lưu trữ kín được trang bị hệ thống cách nhiệt và thiết bị làm lạnh công nghiệp để duy trì hàng hóa trong một dải nhiệt độ xác định. Nhiệt độ vận hành được thiết lập theo đặc tính của sản phẩm, mục đích bảo quản và thời gian lưu kho, thay vì sử dụng một mức nhiệt chung cho tất cả hàng hóa.

Kho lạnh thường được sử dụng để bảo quản thịt, cá, thủy hải sản, rau củ quả, sữa, thực phẩm chế biến, dược phẩm, vắc-xin, hóa chất và các sản phẩm sinh học. Khi nhiệt độ được kiểm soát phù hợp, quá trình phát triển của vi sinh vật, hoạt động sinh học và những biến đổi làm suy giảm chất lượng hàng hóa sẽ diễn ra chậm hơn. FAO nhận định nhiệt độ là một trong những yếu tố quan trọng nhất ảnh hưởng đến tốc độ suy giảm chất lượng nông sản, bảo quản lạnh giúp làm chậm hoạt động sinh học, sự phát triển của vi sinh vật và tình trạng mất nước.

Tuy nhiên, kho lạnh không thể làm cho sản phẩm có chất lượng tốt hơn so với thời điểm đưa vào kho. Hiệu quả bảo quản còn phụ thuộc vào chất lượng hàng đầu vào, tốc độ làm lạnh, bao bì, độ ẩm, vệ sinh, cách xếp hàng và mức độ ổn định của toàn bộ chuỗi lạnh.

2. Kho lạnh khác kho thông thường như thế nào?

Kho thông thường chủ yếu bảo vệ hàng hóa khỏi mưa, nắng, bụi bẩn, mất cắp và các tác động vật lý. Trong khi đó, kho lạnh phải duy trì một môi trường có kiểm soát liên tục, ngay cả khi nhiệt độ bên ngoài thay đổi hoặc cửa kho được mở để xuất nhập hàng.

ASHRAE chia cơ sở bảo quản lạnh thành hai nhóm cơ bản: phòng mát vận hành trên 0°C và phòng đông vận hành dưới 0°C. Cách phân chia này phản ánh sự khác biệt lớn về mục tiêu bảo quản, công suất làm lạnh và cấu tạo cách nhiệt của từng hệ thống.

3. Kho lạnh hoạt động như thế nào?

Kho lạnh hoạt động dựa trên hai nền tảng chính là hạn chế nhiệt từ bên ngoài truyền vào và liên tục đưa phần nhiệt phát sinh bên trong kho ra môi trường bên ngoài. Phần vỏ cách nhiệt giúp giảm tải nhiệt, còn hệ thống lạnh thực hiện chu trình hấp thụ và thải nhiệt.

Trong chu trình làm lạnh cơ bản, môi chất lạnh hấp thụ nhiệt tại dàn bay hơi bên trong kho. Máy nén sau đó nén môi chất lên trạng thái có áp suất và nhiệt độ cao. Tại dàn ngưng, nhiệt được thải ra môi trường và môi chất chuyển về dạng lỏng. Môi chất tiếp tục đi qua van tiết lưu để giảm áp suất và nhiệt độ trước khi quay lại dàn bay hơi, bắt đầu chu trình mới.

Quạt dàn lạnh có nhiệm vụ đưa không khí qua bề mặt trao đổi nhiệt và phân phối khí lạnh trong kho. Nếu hàng hóa được xếp quá sát dàn lạnh, trần, tường hoặc che kín đường hồi gió, nhiệt độ có thể không đồng đều dù công suất máy lạnh vẫn đủ.

4. Cấu tạo cơ bản của kho lạnh

Một kho lạnh hoàn chỉnh gồm nhiều hệ thống liên kết chặt chẽ. Trong đó, phần vỏ cách nhiệt và hệ thống làm lạnh là hai nhóm cấu tạo quan trọng nhất.

Vỏ kho và panel cách nhiệt

Vỏ kho tạo thành không gian kín và hạn chế sự trao đổi nhiệt giữa bên trong với môi trường. Vật liệu phổ biến là các tấm panel lắp ghép, gồm hai lớp bề mặt bằng tôn hoặc inox và phần lõi cách nhiệt.

Panel PU thường được sử dụng cho các kho yêu cầu cách nhiệt cao. Panel EPS có chi phí thấp hơn và có thể phù hợp với một số kho mát hoặc công trình không yêu cầu nhiệt độ âm sâu. Loại lõi, chiều dày panel và phương pháp xử lý mối nối phải được tính toán theo nhiệt độ thiết kế, khí hậu bên ngoài và quy mô kho.

Các mối ghép panel cần kín để hạn chế hiện tượng lọt khí, ngưng tụ hơi nước và tạo cầu nhiệt. Nếu xử lý không tốt, hơi ẩm có thể xâm nhập vào lớp cách nhiệt, làm giảm hiệu quả và khiến hệ thống lạnh tiêu thụ nhiều điện hơn.

Nền kho lạnh

Nền kho phải đồng thời đáp ứng khả năng chịu tải, cách nhiệt, chống ẩm và chịu được hoạt động của xe nâng. Với kho đông, thiết kế nền đặc biệt quan trọng vì nhiệt độ thấp kéo dài có thể làm đóng băng độ ẩm dưới nền, gây hiện tượng trồi nền hoặc nứt kết cấu.

Một cấu tạo nền thường có lớp bê tông chịu lực, lớp chống ẩm, vật liệu cách nhiệt và lớp hoàn thiện chống trượt, dễ vệ sinh. Tải trọng nền phải được xác định dựa trên hàng hóa, hệ thống kệ và loại xe nâng sử dụng.

Cửa kho lạnh

Cửa kho lạnh có thể là cửa bản lề, cửa trượt hoặc cửa cuốn nhanh tùy quy mô và tần suất xuất nhập. Cửa cần có gioăng kín, lớp cách nhiệt và cơ cấu khóa an toàn để hạn chế thất thoát khí lạnh.

Đối với kho có tần suất hoạt động cao, có thể bố trí phòng đệm, rèm nhựa PVC hoặc cửa cuốn tốc độ cao. Những giải pháp này giúp giảm lượng không khí nóng và hơi ẩm xâm nhập mỗi khi mở cửa.

Hệ thống máy nén

Máy nén được xem là bộ phận trung tâm của hệ thống lạnh. Thiết bị này hút môi chất ở trạng thái áp suất thấp, sau đó nén lên áp suất cao để duy trì chu trình làm lạnh.

Công suất máy nén không nên lựa chọn chỉ theo diện tích kho. Việc tính toán còn phải xét đến thể tích, nhiệt độ yêu cầu, nhiệt độ hàng đầu vào, tần suất mở cửa, số người làm việc, hệ thống chiếu sáng và tải nhiệt từ thiết bị bên trong.

Dàn ngưng tụ

Dàn ngưng có nhiệm vụ thải nhiệt của môi chất ra môi trường. Tùy quy mô, hệ thống có thể sử dụng dàn ngưng giải nhiệt gió, giải nhiệt nước hoặc thiết bị ngưng tụ bay hơi.

Vị trí đặt dàn ngưng cần thông thoáng, tránh tái tuần hoàn khí nóng và thuận tiện bảo trì. Dàn ngưng bẩn hoặc thông gió kém có thể làm áp suất hệ thống tăng, giảm hiệu suất và tăng điện năng tiêu thụ.

Dàn bay hơi và quạt lạnh

Dàn bay hơi thường được lắp bên trong kho để hấp thụ nhiệt từ không khí. Quạt thổi không khí lạnh đi qua hàng hóa và đưa khí ấm trở lại dàn lạnh.

Khoảng cách giữa hàng hóa với dàn lạnh phải đủ để không cản trở luồng gió. Đồng thời, cần có quy trình xả băng phù hợp vì hơi ẩm xâm nhập vào kho có thể đóng tuyết trên bề mặt dàn.

Hệ thống điều khiển và giám sát

Bộ điều khiển có nhiệm vụ duy trì nhiệt độ theo ngưỡng cài đặt, điều khiển máy nén, quạt, xả băng và cảnh báo sự cố. Các kho chuyên nghiệp thường theo dõi nhiệt độ liên tục và lưu lịch sử dữ liệu để phục vụ kiểm soát chất lượng.

Đối với vắc-xin, WHO xác định dải bảo quản lạnh truyền thống phổ biến là từ 2°C đến 8°C và yêu cầu điều kiện nhiệt độ phải được theo dõi chặt chẽ. Một số sản phẩm y tế đặc thù có thể cần hệ thống siêu lạnh từ khoảng -80°C đến -60°C.

Ngoài cảm biến nhiệt độ, kho có thể được trang bị cảm biến độ ẩm, cảnh báo mở cửa, giám sát mất điện, camera và hệ thống gửi cảnh báo từ xa.

Nguồn điện và thiết bị dự phòng

Kho lạnh hoạt động liên tục nên mất điện hoặc thiết bị dừng đột ngột có thể gây thiệt hại lớn. Vì vậy, hệ thống thường cần máy phát điện dự phòng, cảnh báo mất pha, thiết bị bảo vệ điện và phương án xử lý sự cố.

Với kho dược phẩm hoặc kho siêu lạnh, giải pháp dự phòng có thể gồm thêm cụm máy lạnh độc lập, nguồn điện thứ hai hoặc phương án chuyển hàng khẩn cấp sang khu vực an toàn.

5. Các yêu cầu quan trọng khi thiết kế kho lạnh

Xác định đúng loại hàng và nhiệt độ bảo quản

Mỗi sản phẩm có một khoảng nhiệt độ, độ ẩm và thời gian lưu trữ riêng. Rau củ nhiệt đới, thịt đông lạnh, hải sản, kem và vắc-xin không thể được bố trí chung chỉ vì đều cần môi trường lạnh.

Các mức nhiệt trong bảng dưới đây chỉ mang tính định hướng; thông số cuối cùng phải căn cứ vào yêu cầu của nhà sản xuất, tiêu chuẩn sản phẩm và quy định chuyên ngành.

Codex khuyến nghị thực phẩm đông lạnh nhanh được bảo quản ở mức -18°C hoặc thấp hơn; nhiệt độ cần được duy trì ổn định trong suốt chuỗi phân phối.

Tính đúng tải nhiệt

Tải nhiệt của kho đến từ nhiều nguồn: nhiệt truyền qua tường, mái và nền; hàng hóa mới nhập; không khí nóng lọt vào khi mở cửa; con người, đèn, xe nâng và thiết bị hoạt động trong kho.

Nếu hệ thống được chọn thiếu công suất, kho khó đạt nhiệt độ và máy phải chạy liên tục. Ngược lại, thiết bị quá lớn có thể tăng chi phí đầu tư, vận hành thiếu ổn định và gây đóng ngắt thường xuyên.

Thiết kế luồng hàng một chiều

Layout nên tổ chức theo trình tự tiếp nhận, kiểm tra, làm lạnh hoặc cấp đông, lưu trữ, lấy hàng và xuất hàng. FAO khuyến nghị kho lạnh có các khu vực tiếp nhận, kiểm tra, phòng giữ hàng và khu xuất hàng phù hợp với điều kiện nhiệt độ của từng công đoạn.

Cần hạn chế giao cắt giữa hàng sạch và hàng chưa kiểm tra, đồng thời bố trí khu riêng cho hàng lỗi, hàng trả về hoặc sản phẩm có nguy cơ lây nhiễm chéo.

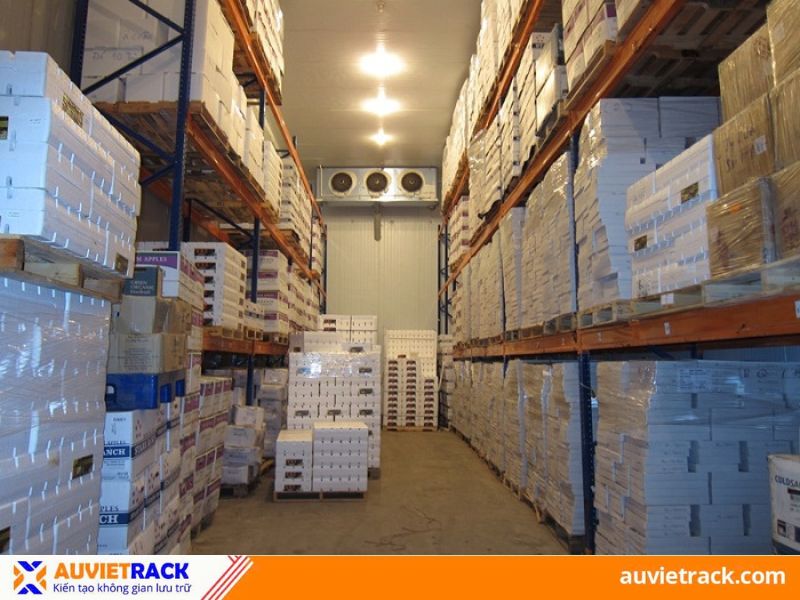

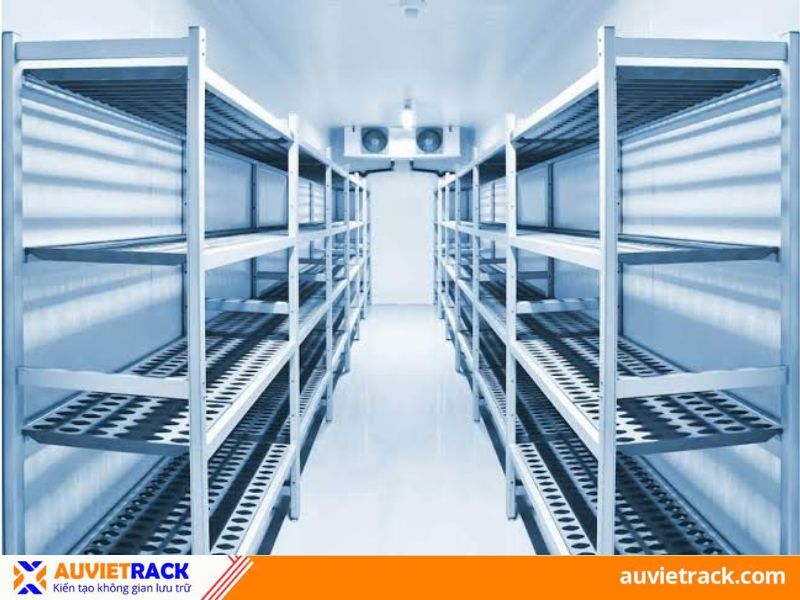

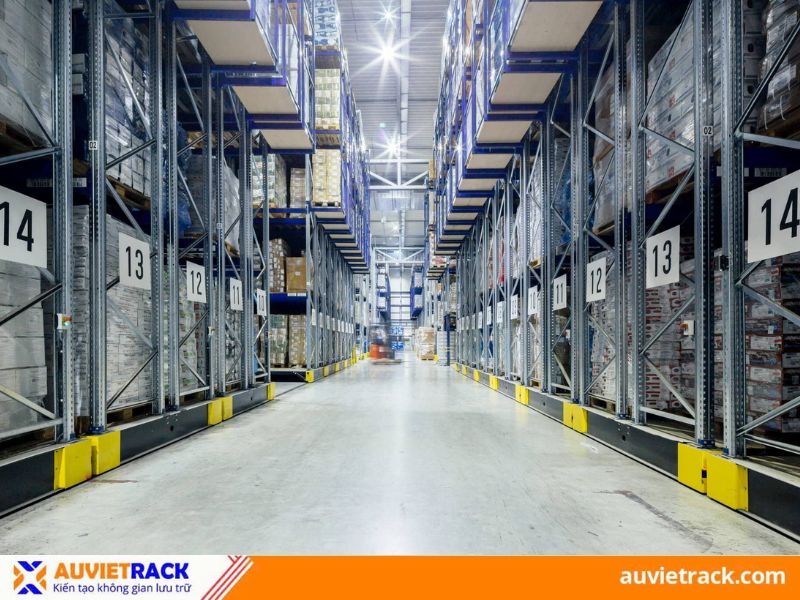

Lựa chọn hệ thống kệ phù hợp

Kệ kho lạnh cần chịu được nhiệt độ thấp, độ ẩm và hiện tượng ngưng tụ. Bề mặt thép thường được xử lý sơn tĩnh điện hoặc mạ kẽm tùy môi trường vận hành.

Các loại kệ thường được sử dụng gồm:

• Kệ Selective: phù hợp kho nhiều mã hàng, cần tiếp cận trực tiếp từng pallet.
• Kệ Drive-In: tăng mật độ lưu trữ, phù hợp hàng đồng nhất và vận hành LIFO.
• Kệ Drive-Through hoặc Pallet Flow: phù hợp quy trình FIFO.
• Kệ Double Deep: tăng sức chứa nhưng cần xe nâng chuyên dụng.
• Kệ Radio Shuttle: phù hợp kho lạnh mật độ cao, giảm thời gian xe nâng hoạt động sâu trong kệ.
• Kệ trung tải: dùng cho hàng thùng, hàng lấy bằng tay.

Kho lạnh có chi phí vận hành cao, vì vậy tối ưu mật độ lưu trữ giúp khai thác tốt hơn mỗi mét vuông không gian được làm lạnh. Tuy nhiên, không nên xếp hàng quá dày đến mức cản trở tuần hoàn khí.

6. Phân loại kho lạnh phổ biến

6.1 Phân loại theo nhiệt độ

Kho mát

Kho mát vận hành ở nhiệt độ dương, thường dùng để bảo quản rau củ, trái cây, hoa, sữa, nước giải khát và thực phẩm chưa đông. Độ ẩm cần được điều chỉnh theo từng sản phẩm để hạn chế mất nước hoặc nấm mốc.

Kho đông

Kho đông dùng để lưu trữ sản phẩm đã được cấp đông, phổ biến ở ngành thịt, cá, thủy sản, kem và thực phẩm chế biến. Mức -18°C thường được sử dụng như một ngưỡng tham chiếu cho thực phẩm đông lạnh nhanh.

Kho cấp đông

Kho cấp đông có nhiệm vụ hạ nhiệt độ sản phẩm trong thời gian ngắn trước khi chuyển sang kho trữ đông. Loại kho này cần công suất lạnh lớn, tốc độ gió cao và quy trình xếp hàng bảo đảm không khí tiếp xúc đều với sản phẩm.

Cấp đông và trữ đông là hai công đoạn khác nhau: kho cấp đông làm giảm nhanh nhiệt độ hàng mới, còn kho trữ đông chủ yếu duy trì trạng thái đông của sản phẩm đã được xử lý.

Kho siêu lạnh

Kho siêu lạnh được sử dụng cho một số mẫu sinh học, vắc-xin và sản phẩm nghiên cứu có yêu cầu nhiệt độ rất thấp. Hệ thống này đòi hỏi cách nhiệt cao, thiết bị dự phòng, cảnh báo nhiều cấp và quy trình vận hành nghiêm ngặt.

6.2 Phân loại theo công dụng

Kho lạnh sơ chế

Đây là khu vực duy trì nhiệt độ thấp trong quá trình phân loại, rửa, cắt, đóng gói hoặc chuẩn bị nguyên liệu. Kho thường nằm trong nhà máy chế biến thực phẩm, rau quả hoặc thủy sản.

Kho lạnh chế biến

Kho lạnh chế biến gắn trực tiếp với dây chuyền sản xuất và có tần suất nhập xuất cao. Hệ thống phải đáp ứng phụ tải biến động, yêu cầu vệ sinh và luồng hàng của nhà máy.

Kho lạnh phân phối

Kho phân phối có dung tích lớn, đóng vai trò trung chuyển hàng giữa nhà sản xuất, nhà bán lẻ và người tiêu dùng. Loại kho này thường được trang bị WMS, hệ thống mã vạch, khu picking và nhiều phòng có mức nhiệt khác nhau.

Kho lạnh thương mại hoặc cho thuê

Kho lạnh cho thuê được vận hành bởi doanh nghiệp logistics hoặc đơn vị 3PL, phục vụ nhiều khách hàng. Ngoài lưu trữ, nhà cung cấp có thể thực hiện bốc xếp, quản lý tồn kho, đóng gói và chuẩn bị đơn hàng.

Kho lạnh vận tải

Nhóm này gồm container lạnh hoặc các khoang lạnh trên phương tiện vận chuyển. Chúng giúp duy trì chuỗi nhiệt độ trong quá trình hàng hóa di chuyển từ nhà máy đến trung tâm phân phối hoặc điểm bán.

6.3 Phân loại theo sản phẩm bảo quản

Theo hàng hóa, kho lạnh có thể được chia thành kho thực phẩm, kho nông sản, kho thủy sản, kho thịt, kho sữa, kho hoa, kho dược phẩm, kho hóa chất và kho mẫu sinh học. Mỗi nhóm cần thiết kế riêng về nhiệt độ, độ ẩm, vệ sinh, khả năng thông gió và phòng ngừa lây nhiễm chéo.

Một số lưu ý khi vận hành kho lạnh

Để duy trì hiệu quả và hạn chế rủi ro, doanh nghiệp cần kiểm soát đồng thời thiết bị, quy trình và cách sắp xếp hàng hóa.

Trước hết, không nên đưa hàng còn quá nóng vào kho trữ đông nếu hệ thống không được thiết kế cho nhiệm vụ cấp đông. Hàng cần được làm lạnh sơ bộ hoặc cấp đông đúng quy trình trước khi lưu trữ dài hạn.

Hàng hóa nên được đặt trên pallet hoặc kệ, không tiếp xúc trực tiếp với sàn và không che kín đường gió. Cần áp dụng FIFO hoặc FEFO tùy đặc điểm sản phẩm, kiểm soát ngày nhập, hạn sử dụng và tình trạng từng lô. Codex khuyến nghị hàng đông lạnh được luân chuyển theo FIFO hoặc theo thời hạn sử dụng ngắn nhất.

Doanh nghiệp cũng cần vệ sinh định kỳ, kiểm tra gioăng cửa, xả băng dàn lạnh, vệ sinh dàn ngưng và hiệu chuẩn cảm biến. FAO lưu ý biến động nhiệt độ có thể khiến thực phẩm đông lạnh tan nhẹ rồi tái đông, tạo tinh thể đá lớn và làm suy giảm cấu trúc sản phẩm.

Đối với kho lạnh công nghiệp, việc thiết kế giá kệ khoa học giúp tăng mật độ lưu trữ, bảo đảm tuần hoàn khí và rút ngắn thời gian xuất nhập hàng. Au Viet Rack cung cấp các giải pháp kệ Selective, Drive-In, Double Deep, Radio Shuttle, Flow Rack và kệ trung tải, được tư vấn theo đặc điểm hàng hóa, nhiệt độ vận hành và quy trình thực tế của từng kho.
