Kiểm Định Kệ Kho Lạnh Là Gì? 5 Tiêu Chuẩn Kiểm Định Kệ Kho Lạnh

Hiện nay, việc kiểm định kệ kho lạnh không chỉ giúp đánh giá khả năng chịu lực, độ bền vật liệu và tính ổn định kết cấu, mà còn là yêu cầu bắt buộc theo quy định an toàn lao động. Bài viết này sẽ giúp bạn hiểu rõ các tiêu chuẩn kiểm định quan trọng nhất như TCVN 5575:2012, FEM 10.2.02, ANSI/RMI MH16.1 và ISO 9001, cùng quy trình 4 bước kiểm định thực tế từ khảo sát, thử tải đến dán tem chứng nhận. Doanh nghiệp của bạn đã kiểm định kệ kho lạnh đúng quy định chưa? Hãy cùng Au Viet Rack tìm hiểu ngay!

1. Kiểm định kệ kho lạnh là gì?

Kiểm định kệ kho lạnh là quy trình đánh giá toàn diện về khả năng chịu tải, độ an toàn và tuân thủ tiêu chuẩn kỹ thuật của hệ thống kệ kho lạnh trong môi trường nhiệt độ thấp.

Quá trình này không chỉ đơn thuần là việc kiểm tra bề mặt, mà còn bao gồm phân tích kỹ lưỡng các yếu tố:

• Khả năng chịu lực: Xác định trọng tải tối đa mà giá kệ có thể đảm bảo an toàn khi vận hành liên tục trong kho lạnh
• Độ bền vật liệu: Đánh giá khả năng chống ăn mòn, biến dạng của thép khi tiếp xúc với môi trường ẩm và nhiệt độ âm sâu
• Tính ổn định kết cấu: Kiểm tra độ vững chắc của hệ thống giằng, neo, liên kết giữa các tầng kệ
• Tuân thủ quy chuẩn: Đối chiếu với các tiêu chuẩn quốc gia và quốc tế về an toàn lao động, phòng cháy chữa cháy

Việc thực hiện kiểm định định kỳ giúp doanh nghiệp phát hiện sớm những nguy cơ tiềm ẩn như nứt gãy, rỉ sét hay lún nghiêng. Những yếu tố này có thể dẫn đến sự cố đổ kệ nghiêm trọng, gây thiệt hại về tài sản và tính mạng. Đây là trách nhiệm bắt buộc theo quy định pháp luật về an toàn lao động tại Việt Nam.

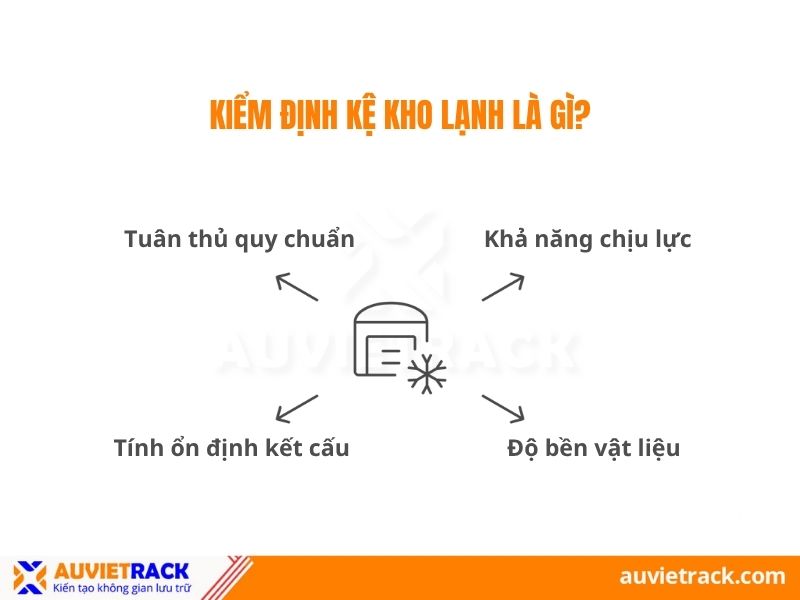

Kiểm định kệ kho lạnh

2. Các tiêu chuẩn kiểm định kệ kho đông lạnh

Tiêu chuẩn Việt Nam TCVN 5575:2012

TCVN 5575:2012 là quy chuẩn quốc gia về "Kết cấu thép - Tiêu chuẩn thiết kế" (Theo thư viện pháp luật), đóng vai trò nền tảng trong việc đánh giá chất lượng giá kệ công nghiệp. Tiêu chuẩn này quy định chi tiết:

• Thông số vật liệu: Yêu cầu về độ dày thép, khả năng chịu uốn và kéo của thanh đứng, xà ngang phải đạt chỉ số tối thiểu để chống biến dạng
• Hệ số an toàn: Mức tải trọng cho phép phải đảm bảo gấp 1.5 đến 2 lần so với tải trọng làm việc thực tế, tạo khoảng dự phòng an toàn
• Quy trình kiểm tra: Phương pháp đo đạc độ lệch dọc, ngang của kết cấu, kiểm tra mối hàn và các điểm liên kết quan trọng
• Điều kiện môi trường: Khả năng chống ăn mòn của lớp mạ kẽm hoặc sơn phủ trong môi trường ẩm ướt, nhiệt độ thấp

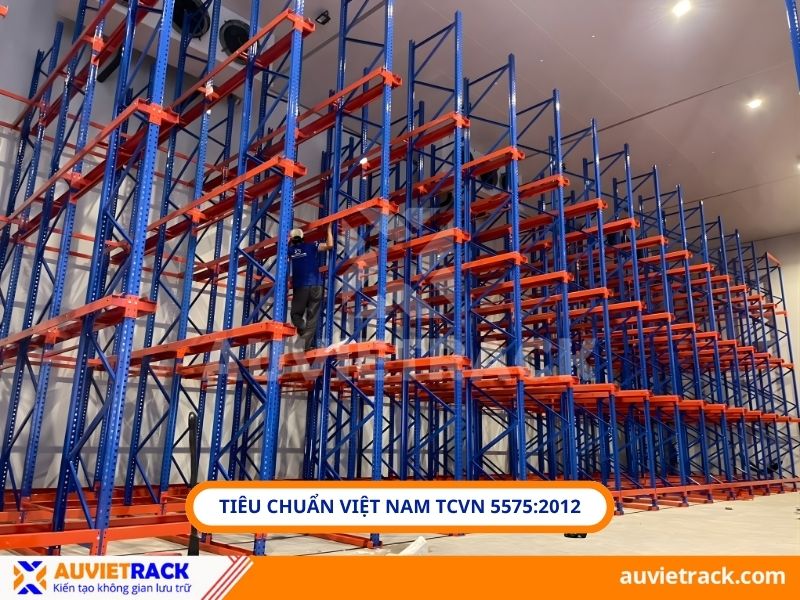

Tiêu chuẩn Việt Nam 5575:2012 về kệ kho lạnh

Tiêu chuẩn TCVN 2290:1978 – TCVN 2292:1978

Bộ tiêu chuẩn TCVN 2290:1978 đến TCVN 2292:1978 là nhóm quy chuẩn kỹ thuật sớm nhất của Việt Nam về kết cấu thép, tạo nền móng cho việc thiết kế và thi công hệ thống kệ kho lạnh công nghiệp. Mặc dù được ban hành từ năm 1978, các nguyên tắc cơ bản trong bộ tiêu chuẩn này vẫn giữ giá trị tham khảo quan trọng.

• TCVN 2290:1978: Quy định về tải trọng và tác động lên kết cấu thép, bao gồm tĩnh tải (trọng lượng hàng hóa), hoạt tải (lực tác động khi vận chuyển) và các yếu tố đặc biệt như độ giãn nở nhiệt trong môi trường lạnh
• TCVN 2291:1978: Hướng dẫn thiết kế các chi tiết liên kết như bulông, mối hàn, và các điểm neo giằng để đảm bảo tính toàn vẹn của toàn bộ hệ thống
• TCVN 2292:1978: Đưa ra phương pháp tính toán ứng suất, độ võng cho phép của thanh dầm ngang và cột đứng dưới tải trọng phân bố

Tiêu chuẩn Việt Nam 2290:1970

Tiêu chuẩn quốc tế FEM 10.2.02 (Fédération Européenne de la Manutention)

Theo fem-eur.com, FEM 10.2.02 là tiêu chuẩn châu Âu được công nhận rộng rãi trên toàn cầu về thiết kế và tính toán kết cấu kệ pallet. Được phát triển bởi Liên đoàn Vận chuyển châu Âu, quy chuẩn này đặt ra những yêu cầu kỹ thuật nghiêm ngặt hơn so với nhiều tiêu chuẩn quốc gia.

• Phân loại tải trọng chi tiết: Xác định rõ ràng các loại tải như tải trọng đứng, tải trọng ngang và lực va đập từ thiết bị nâng hạ, đặc biệt quan trọng trong môi trường kho lạnh có xe nâng hoạt động
• Phương pháp kiểm tra độ bền: Quy định các bài thử nghiệm thực tế như test uốn dầm, test chịu nén cột để đánh giá khả năng chịu lực thực tế
• Yêu cầu ghi nhãn: Mỗi hệ thống kệ phải có biển thông tin rõ ràng về tải trọng cho phép trên mỗi tầng, tổng tải trọng toàn bộ giá, và sơ đồ bố trí chuẩn
• Hệ số an toàn nghiêm ngặt: Đặt ra biên an toàn cao hơn (thường 1.67 - 1.75) để đảm bảo kết cấu vẫn ổn định ngay cả khi có quá tải ngắn hạn hoặc tác động không mong muốn

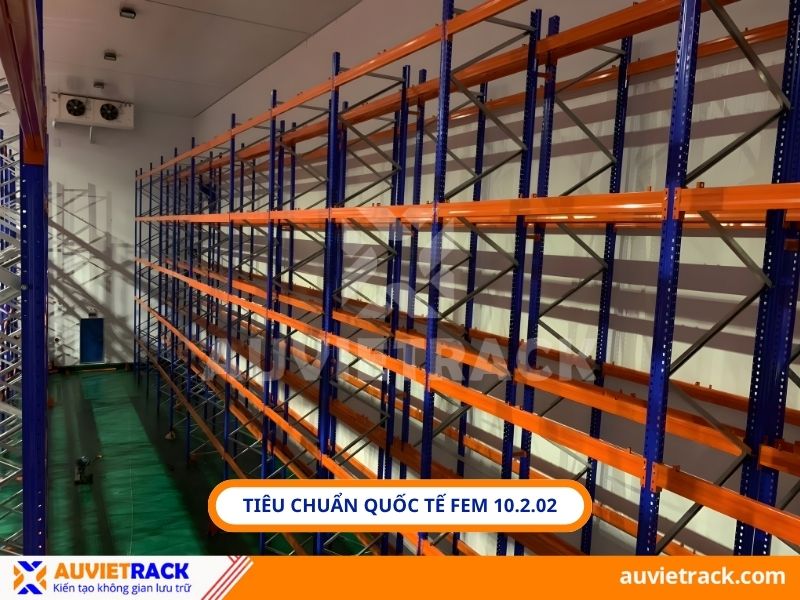

Tiêu chuẩn quốc tế FEM

Tiêu chuẩn ANSI/RMI MH16.1 (Hoa Kỳ)

ANSI/RMI MH16.1 là tiêu chuẩn của Viện Tiêu chuẩn Quốc gia Hoa Kỳ và Hiệp hội Nhà sản xuất giá kệ, được xem là một trong những quy chuẩn toàn diện nhất về hệ thống lưu trữ công nghiệp. Đây là tài liệu tham chiếu bắt buộc tại thị trường Bắc Mỹ và được nhiều tập đoàn đa quốc gia áp dụng trên toàn cầu.

• Thiết kế chống động đất: Đưa ra công thức tính toán khả năng chịu rung lắc, yếu tố quan trọng nhưng thường bị bỏ qua trong các tiêu chuẩn cũ, đảm bảo kệ kho lạnh không đổ sập khi có chấn động
• Quy trình thanh tra định kỳ: Yêu cầu kiểm tra hệ thống ít nhất hàng năm bởi chuyên gia có chứng chỉ, ghi chép chi tiết tình trạng từng bộ phận như thanh chống, bu lông neo, tấm đế
• Khoảng cách vận hành an toàn: Quy định kích thước lối đi tối thiểu giữa các dãy kệ, khoảng trống giữa pallet với khung để tránh va chạm khi xe nâng thao tác trong điều kiện tầm nhìn hạn chế do hơi lạnh
• Đánh giá mức độ hư hỏng: Cung cấp hệ thống phân loại tổn thương (xanh - vàng - đỏ) để xác định cột hoặc dầm nào cần sửa chữa hoặc thay thế ngay lập tức
• Yêu cầu đào tạo nhân viên: Nhấn mạnh việc huấn luyện người vận hành về cách xếp hàng đúng cách, nhận biết dấu hiệu nguy hiểm và quy trình báo cáo sự cố

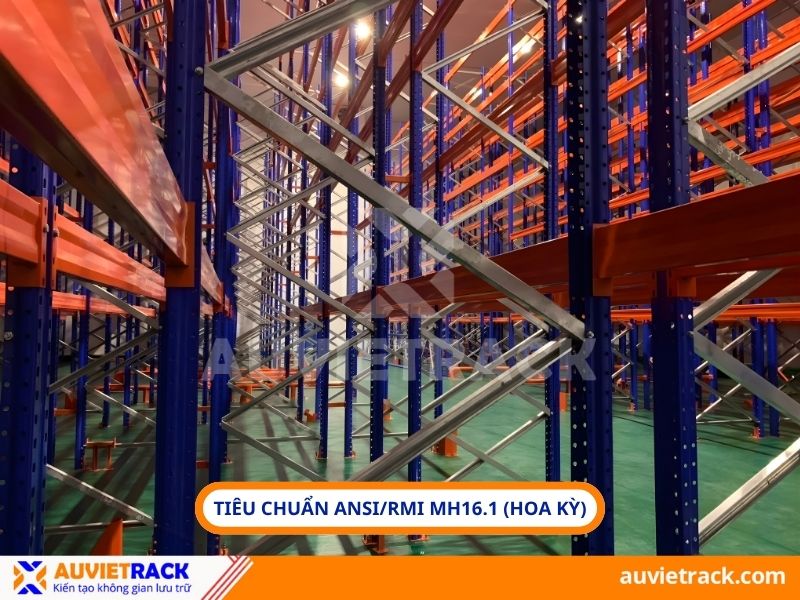

Tiêu chuẩn Hoa Kỳ

Tiêu chuẩn ISO 9001 trong quy trình sản xuất

Mặc dù không phải là tiêu chuẩn kiểm định kỹ thuật trực tiếp, nhưng ISO 9001 (theo thư viện pháp luật) liên quan đến quản lý chất lượng trong quy trình sản xuất và cung cấp sản phẩm. Các đơn vị sản xuất hệ thống kệ sắt kho lạnh có chứng nhận ISO 9001 thường có khả năng đảm bảo chất lượng sản phẩm đồng đều, độ chính xác kỹ thuật cao và quy trình kiểm tra nghiêm ngặt trước khi xuất xưởng.

• Hệ thống tài liệu chuẩn hóa: Mọi bản vẽ kỹ thuật, quy trình vận hành máy móc và phương pháp kiểm tra đều được ghi chép chi tiết, giúp duy trì tính nhất quán qua từng đơn hàng
• Kiểm soát thiết bị đo lường: Các dụng cụ như thước đo độ dày, máy đo độ cứng, thiết bị kiểm tra mối hàn phải được hiệu chuẩn định kỳ để đảm bảo kết quả chính xác
• Quản lý hành động khắc phục: Khi phát hiện lỗi sản xuất hoặc khiếu nại từ khách hàng, nhà máy phải có quy trình phân tích nguyên nhân gốc rễ và triển khai biện pháp ngăn ngừa tái diễn
• Cải tiến liên tục: Định kỳ đánh giá hiệu suất quy trình, thu thập phản hồi thực tế từ công trường lắp đặt để tối ưu hóa thiết kế và phương pháp gia công

Việc lựa chọn nhà cung cấp kệ kho lạnh có chứng nhận ISO 9001 giúp doanh nghiệp giảm thiểu rủi ro về chất lượng không đồng đều giữa các lô hàng. Điều này đặc biệt quan trọng khi mở rộng hệ thống kho hoặc bổ sung kệ trong tương lai, đảm bảo các bộ phận mới tương thích hoàn hảo với kết cấu cũ về kích thước và khả năng chịu lực.

Tiêu chuẩn ISO 9001

3. Khi nào cần phải kiểm định kệ kho lạnh

Việc xác định đúng thời điểm kiểm định kệ kho lạnh trong kho bảo quản lạnh là yếu tố then chốt để đảm bảo an toàn vận hành liên tục. Nhiều doanh nghiệp chỉ chú ý đến kiểm tra khi đã xảy ra sự cố, nhưng thực tế có những mốc thời gian bắt buộc và dấu hiệu cảnh báo cần can thiệp ngay lập tức.

• Sau khi lắp đặt hoàn tất: Kiểm định nghiệm thu ban đầu để xác nhận hệ thống được thi công đúng thiết kế, các mối nối chắc chắn và khả năng chịu tải đạt yêu cầu trước khi đưa vào sử dụng chính thức
• Định kỳ hàng năm: Theo quy định an toàn lao động, giá kệ công nghiệp phải được thanh tra ít nhất 6 - 12 tháng một lần để phát hiện các dấu hiệu mòn mỏi, biến dạng hoặc ăn mòn do môi trường ẩm ướt
• Sau va chạm hoặc sự cố: Bất kỳ trường hợp xe nâng đâm vào cột, rơi pallet từ độ cao hoặc quá tải đều cần đánh giá ngay để xác định mức độ hư hại và khả năng tiếp tục sử dụng an toàn
• Khi thay đổi cách bố trí hàng hóa: Nếu chuyển từ lưu trữ hàng nhẹ sang hàng nặng, hoặc thay đổi kích thước pallet, cần tính toán lại tải trọng phân bố để đảm bảo kết cấu vẫn phù hợp
• Phát hiện dấu hiệu bất thường: Kệ bị nghiêng, kêu cót két khi xe nâng di chuyển gần, xuất hiện vết nứt trên mối hàn, rỉ sét lan rộng hoặc bu lông neo bị lỏng đều là tín hiệu cần kiểm định khẩn cấp
• Trước khi mở rộng hệ thống: Đánh giá khả năng chịu lực của kết cấu hiện tại trước khi bổ sung thêm tầng kệ hoặc nối dài dãy để tránh quá tải cục bộ

Việc tuân thủ lịch trình kiểm định không chỉ đáp ứng yêu cầu pháp lý mà còn bảo vệ tài sản hàng tỷ đồng bên trong kho lạnh. Một cuộc kiểm tra kịp thời có thể ngăn chặn sự cố đổ kệ gây thiệt hại hàng hóa, gián đoạn hoạt động kinh doanh và tệ hơn là đe dọa tính mạng người lao động.

4. Quy trình kiểm định kệ kho lạnh chuẩn kỹ thuật

Quy trình kiểm định kệ kho lạnh trong môi trường nhiệt độ thấp đòi hỏi phương pháp tiếp cận có hệ thống, kết hợp giữa đánh giá hồ sơ, khảo sát thực địa và phân tích kỹ thuật chuyên sâu. Mỗi bước trong chu trình này đều nhằm phát hiện những yếu tố nguy hiểm tiềm ẩn trước khi chúng phát triển thành sự cố nghiêm trọng.

Bước 1. Thu thập tài liệu: Chuyên gia kiểm định xem xét bản vẽ thiết kế, hồ sơ lắp đặt, sổ bảo trì và thông tin về loại hàng hóa lưu trữ. Giai đoạn này giúp nắm rõ thông số kỹ thuật ban đầu, lịch sử sửa chữa và các sự cố đã xảy ra để có kế hoạch khảo sát phù hợp.

Bước 2. Kiểm tra thực tế: Kỹ sư trực tiếp khảo sát tại hiện trường, sử dụng thiết bị đo độ thẳng đứng, kiểm tra biến dạng kết cấu, mối hàn, bu lông và mức độ ăn mòn. Các vị trí có vấn đề được ghi nhận, chụp ảnh và phân loại theo mức độ nguy hiểm bằng mã màu.

Bước 3. Kiểm tra tải trọng: So sánh tải trọng thực tế đang lưu kho với thông số thiết kế cho phép. Đánh giá cách bố trí hàng hóa, phát hiện hiện tượng quá tải hoặc phân bố lực không đều. Trong trường hợp cần thiết, tiến hành thử nghiệm chịu tải và đo độ võng.

Bước 4. Lập báo cáo và kết luận: Tổng hợp kết quả thành báo cáo kỹ thuật chi tiết kèm hình ảnh, sơ đồ khuyết tật và khuyến nghị xử lý cụ thể. Đưa ra kết luận đạt/không đạt tiêu chuẩn an toàn, dán tem kiểm định và lưu trữ hồ sơ theo quy định pháp luật.

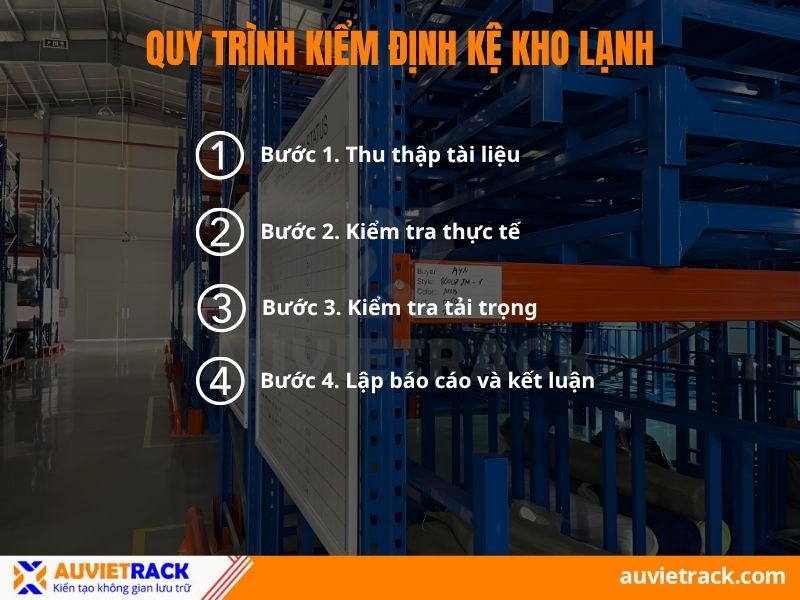

Quy trình kiểm định kệ kho lạnh

5. Kết luận

Kiểm định kệ kho lạnh không chỉ là yêu cầu pháp lý bắt buộc mà còn là biện pháp phòng ngừa thiết yếu để bảo vệ tài sản, đảm bảo an toàn lao động và duy trì hoạt động kinh doanh ổn định. Việc tuân thủ các tiêu chuẩn kỹ thuật từ TCVN đến quốc tế như FEM, ANSI/RMI giúp hệ thống kệ kho lạnh hoạt động bền vững trong môi trường nhiệt độ thấp khắc nghiệt.
